Commande du rinçage des urinoirs avec déclenchement pneumatique du rinçage

• pour le déclenchement manuel du rinçage des urinoirs
• pour bâtis-supports Geberit pour urinoir avec déclenchement depuis le devant ou le haut
• pour montage dans des sets de montage brut pour commandes d’urinoirs Geberit (à partir de l’année de fabrication 2009)

Caractéristiques et données techniques

• plaque de déclenchement avec verrou de fixation
• réglage du temps de rinçage par buses d’air (pneumatiques)
• faible force de déclenchement
• faible mouvement de relevage
• activation du rinçage lorsque la touche de déclenchement est lâchée
• volume de chasse réductible à 0,5 l par rinçage grâce à la vis de réglage du set de montage brut
• groupe de robinetterie II selon DIN 4109
• pression de service : 100 à 800 kPa
• pression d’essai maximale de l’eau : 1600 kPa
• pression d’essai maximale de l’air / du gaz inerte : 300 kPa
• humidité relative de l’air : < 100 %
• température maximale de l’eau : 30 °C
• force de déclenchement :  < 12
• débit pour une pression de 1 bar sans limiteur de débit : 0,3 l/s
• débit pour une pression de 1 bar avec limiteur de débit : 0,18 l/s
• débit calculé : 0,22 l/s
• surpression minimale pour débit calculé : 100 kPa
• temps de rinçage, plage de réglage : 4/8/12 sec


Comprend

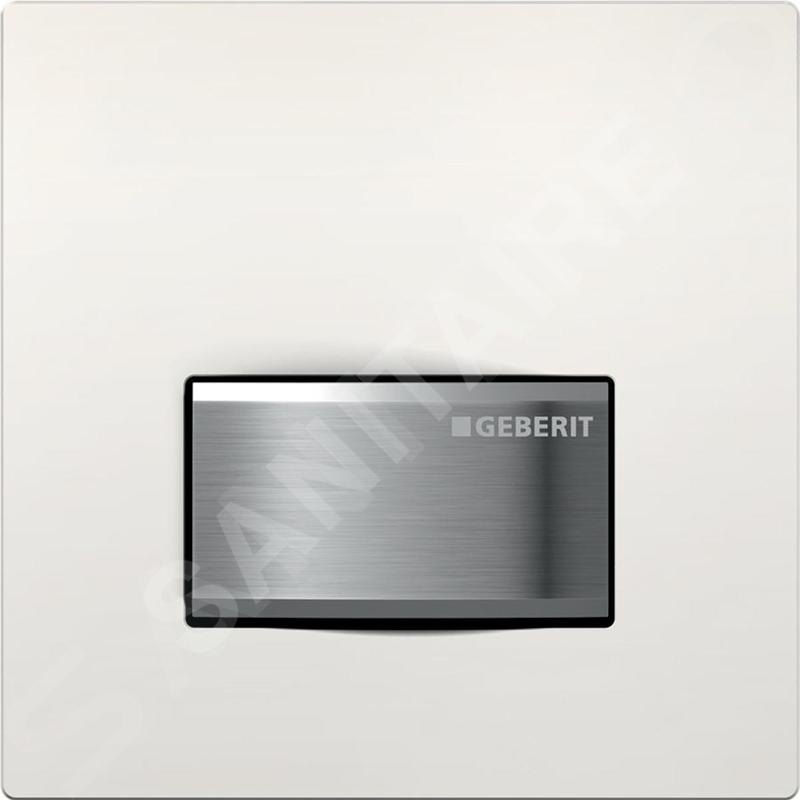

• plaque de déclenchement de type 50
• matériau: zinc moulé sous pression / plastique
• couleur : blanc alpin / chrome brossé
• dimensions : 130 × 130 × 11 mm
• commande pneumatique du rinçage, prémontée sur le cadre de fixation
• vanne pneumatique
• matériel de fixation
